产品概述
密集型母线槽适用于交流三相四线、三相五线制,频率50~60Hz,额定电压至660v,额定工作电流160~6300A的供电系统,作为工矿、企事业和高层建筑中供配电设备的辅助设备,特别适用于车间、老企业的改造。

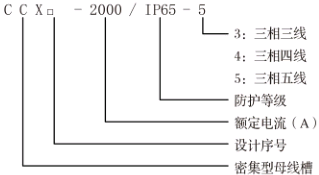

型号意义
产品特点
1、CCX密集型母线槽采用优质进口美国杜邦绝缘材料,具有的耐温绝缘性能,即使长期工作在-55oC~130oC的环境中仍能保持良好的绝缘状态,在遇火时无有毒气体散发;
2、导体紧密贴合,间距小、电抗小、散热好、温升低、热稳定性好、载流量大、节能效果优良;与空气型母线槽相比,密集型母线槽的杂散电流及感抗要小很多,因此其压降比空气型母线槽低;
3、采用带散热片的铝合金型材作为外壳,强度高、散热效果优良,不会像普通铁制外壳母线槽一样产生烦人的涡流噪音及我留损耗,相同截面积下,比同类产品温升更低,有效地降低损耗;
4、内部导体采用国际T2#电解铜,纯度高,电气性能优越,导体表面整条镀锡或镀银,提高抗氧化腐蚀能力,同时也降低了接触电阻,提高了母排的载流量;
5、母线槽壳体结构为“亚”字形结构,整体为完全密封型,具有360o防护,防护等级最高可达IP65;
6、连接方式采用对接方式,连接处的接触面积是传统搭接方式的2倍,有效地降低了连接处的接触电阻,使连接驳头处的温升显著降低。摒弃了传统设计,使得安装速度比普通连接器快一倍,特殊的单头力矩螺栓易于控制连接单元所需的夹紧力,保证了接头压力,连接自然吻合,不产生机械应力,具有不可翻转性,避免了母线槽错相连接,接头的设计不满足于热膨胀而引起母线槽的线性伸缩,每个连接器提供1.5mm的膨胀补偿,在应用中无需安装特殊的膨胀单元;
7、插接口设置灵活,既可单侧设置也可双侧设置,插接口间最小间距为510mm,每3米标准段最多设置10个插口,插接箱输出电流最大可达到1600A。
