产品概述

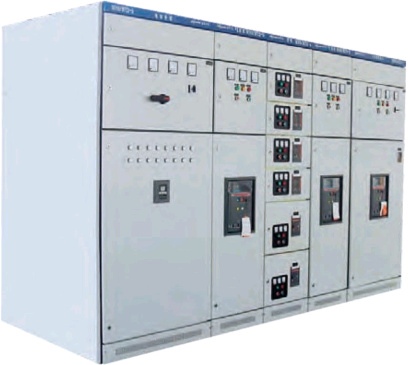

MNS型低压抽出式成套开关设备(以下简称开关柜)为适应电力工业发展的需求，参考国外MNS系列低压开关柜设计并加以改进开发的高级型低压开关柜，该产品符合国家标准GB7251、VDE660和ZBK36001-89《低压抽出式成套开关设备》、国际标准IEC439规定MNS型低压开关柜适应各种供电、配电的需要，能广泛用于发电厂、变电站、工矿企业、大楼宾馆、市政建设等各种低压配电系统。
产品特点
设计紧凑：以较小的空间能容纳较多的功能单元；
结构通用性强，组装灵活：以25mm为模数的C型型材能满足各种结构型式、防护等级及使用环境的需求；
安全性：大量采用高强度阻燃型工程塑料组件，有效加强防护安全性能；
技术性能高：主要参数达到当代国际技术水平；
压缩场地：三化程度高，可大大压缩储存和运输制件的场地；
装配方便：不需要特殊复杂工具；
适用面广：适用交流50-60Hz，额定工作电压660V及以下供电系统，用于发电、供输电、配电、电能转换和电能消耗设备的控制；
符合标准：符合IEC439，VDE660第五部分，GB7251《低压成套开关设备》、ZBK36001《低压抽出式成套开关设备》等专业标准。
正常使用环境条件
1、周围空气温度不高于+40oC，不低于-5oC，并且24h内的平均温度不得高于+35oC；
2、海拔高度不得超过2000m；
3、周围空气相对湿度在最高温度为+40oC时不超过50%，在较低温度时允许有较大的相对湿度（例如在温度为+20oC、相对湿度为90%时)，应考虑到由于温度的变化可能会偶然产生凝露的影响；
4、适应于以下温度的运输和储存过程：-25oC-+55oC的范围之间，在短时间内（不超过24h）可达到70oC，在这些极限温度下MNS不应遭受任何不可恢复的损伤，而且在正常的条件下应能正常工作；
5、如果上述使用条件不能满足时，用户可与本厂协商解决。
主要技术参数
1、额定绝缘电压：660V；
2、额定工作电压：380V，660V；
3、主母线最大工作电流：5500A（IP00）、4700A（IP30）；
4、主母线短时（IS）耐受电流：100KA（有效值）；
5、主母线短时峰值电流：250KA（最大值）；
6、配电母线（垂直母线）最大工作电流：1000A；
7、配电母线（垂直母线）短时峰值电流：标准型为90KA（最大值），加强型为130KA（最大值）；
8、防护等级：符合IEC529、DIN40050标准，IP30对大于Φ2.5固体防护，IP40对大于Φ1.0固体防护，IP54对尘埃对任意方向喷洒防护。
柜体结构
MNS低压抽出式开关柜柜体的基本结构是由C型型材装配组成。C型型材是以E=25mm为模数安装孔的钢板弯制而成。全部柜架及内层隔板都作镀锌钝化处理。四周门板、侧板作油漆涂覆。
