产品概述

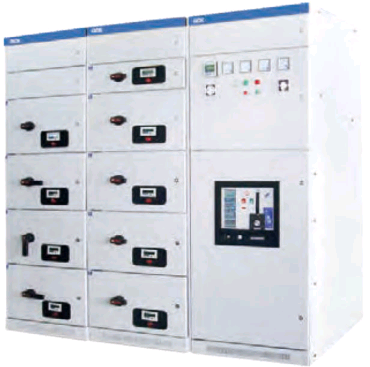

GCK低压抽出式开关柜(以下简称GCK)广泛应用于发电厂、变电所,厂矿企业和高层建筑的动力配电中心PC和电动机控制中心MCC,作为交流50-60Hz、额定工作电压为600V及以下、额定电流为4000A及以下的发、供电系统中配电、电动机集中控制,无功补偿使用的低压成套配电装置。GCK在保持了电气性能高于同类产品的基础上,增大了容量和机械强度,并具有结构先进、外形美观、防护等级高、安全可靠、维护方笔等特点,可作为低压成套开关设备的更新换代产品。
结构特征
GCK属间隔式开关装置,采用模块结构设计,柜架的全部结构件经过镀锌、喷塑处理,通过螺钉紧固互相连接成基本框架,按需要加上门、挡板、隔板、抽屉、安装支架以及母线和电器组件等部件,组装成一台完整的控制中心柜。从结构上可将其分为柜体、母线系统和功能单元三部分。GCK为三相四线及三相五线配电系统两种供用电型式设计的,其中保护接地母线PE线安装在柜底下侧,出线端用母线连接,使用户十分方便地连接电缆;为保证接地的可靠连续性,柜内所有抽屉的导轨等通用部件均采用镀锌处理;在不降低外壳防护等级的情况下开关柜上顶设有自然通风网盖。
GCK有大电流单元,又有小电流回路单元,同一柜内同一层的两个抽屉的小门各自独立,互不干扰,结构紧凑、组装灵活、布局合理、排列整齐、占地面积少;结构牢固、联锁可靠、功能齐全、操作安全简便、互换性好、短时耐受电流大;具有独特的兼容性。
适用范围及用途
GCK是组装式的高级型配电装置,适用于交流50Hz、额定工作电压380V及以下的三相四线或三相五线系统作为动力中心PC和控制中心MCC的电力系统配电设备的电能转换、分配及电动机集中控制之用,还可与程序控制器和微处理器组成供配电自动控制系统。GCK是发电厂、变电所、冶金、石油、化工、电力、机械、轻纺等行业低压供电系统理想的配电装置,被国家列为两网改造推荐产品。
GCK符合下列标准:IEC60439-1《低压成套开关设备和控制设备 第1部分:型式试验和部分型式试验成套设备》、GB7251.1《低压成套开关设备和控制设备 第1部分:型式试验和部分型式试验成套设备》、ZBK3600《低压抽出式成套开关设备》。
正常使用条件
1、周围空气温度不高于+40oC,不低于-5oC,24h内的平均温度不得高于+35oC;
2、户内安装使用,使用地点海拔高度不得超过2000m;
3、周围空气相对湿度在最高温度为+40oC时不超过50%,在较低温度时允许有较大的相对湿度(例如在温度为+20oC、相对湿度为90%时),应考虑到由于温度的变化可能会偶然产生凝露的影响;
4、设备安装时与垂直面的倾斜度不超过5度,且整组柜列相对平整(符合GBJ232-82标准);
5、适应于以下温度的运输和储存过程:-25oC-+55oC的范围之间,在短时间内(不超过24h)可达到70oC,在这些极限温度下GCK不应遭受任何不可恢复的损伤,而且在正常的条件下应能正常工作;
6、设备应安装在无剧烈震动和冲击的地方,以及不足使电气元件受到腐蚀的场所;
7、用户有特殊要求时可与本厂协商解决。
