产品概述

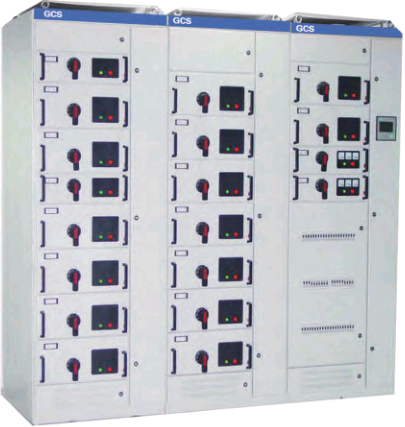

GCS低压抽出式开关柜(以下简称GCS)是两部联合设计组根据行业主管部门、广大电力用户及设计单位的要求设计研制出的符合国情、具有较高技术性能指标、能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式开关柜,目前已被电力用户广泛使用。
GCS适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高、要求与计算机接口的场所,作为三相交流频率为50(60)Hz、额定工作电压为380(400、600)V、额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。
GCS的设计符合以下标准:IEC439-1《低压成套开关和控制设备》、GB7251《低压成套开关设备》、ZBK36001《低压抽出式成套开关设备》。
结构特点
1、GCS的主构架采用8MF型钢,构架采用拼装和部分焊接两种结构形式。主构架上均有安装模数孔E=20□;
2、GCS各功能室严格分开,其隔室主要分为功能单元室、母线室、电缆室、各单元的功能相对独立;
3、柜体的尺寸系列(单位mm):高2200,宽400/600/800/1000,深600/800/1000;
4、功能单元:(1)抽屉层高的模数为160mm。分为1/2单元、1单元、1.5单元、2单元、3单元五个尺寸;(2)抽屉改变仅在高度尺寸上的变化,其宽度、深度尺寸不变。相同功能单元的抽屉具有良好的互换性。
正常使用条件
1、周围空气温度不高于+40oC,不低于-5oC,24h内的平均温度不得高于+35oC。超过时,需根据实际情况降容运行;
2、户内安装使用,使用地点海拔高度不得超过2000m;
3、周围空气相对湿度在最高温度为+40oC时不超过50%,在较低温度时允许有较大的相对湿度(例如在温度为+20oC、相对湿度为90%时),应考虑到由于温度的变化可能会偶然产生凝露的影响;
4、设备安装时与垂直面的倾斜度不超过5度,且整组柜列相对平整(符合GBJ232-82标准);
5、设备应安装在无剧烈震动和冲击的地方,以及不足使电气元件受到腐蚀的场所;
6、用户有特殊要求时可与本厂协商解决。
